电化学人不知道电化学阻抗谱-导师🤬

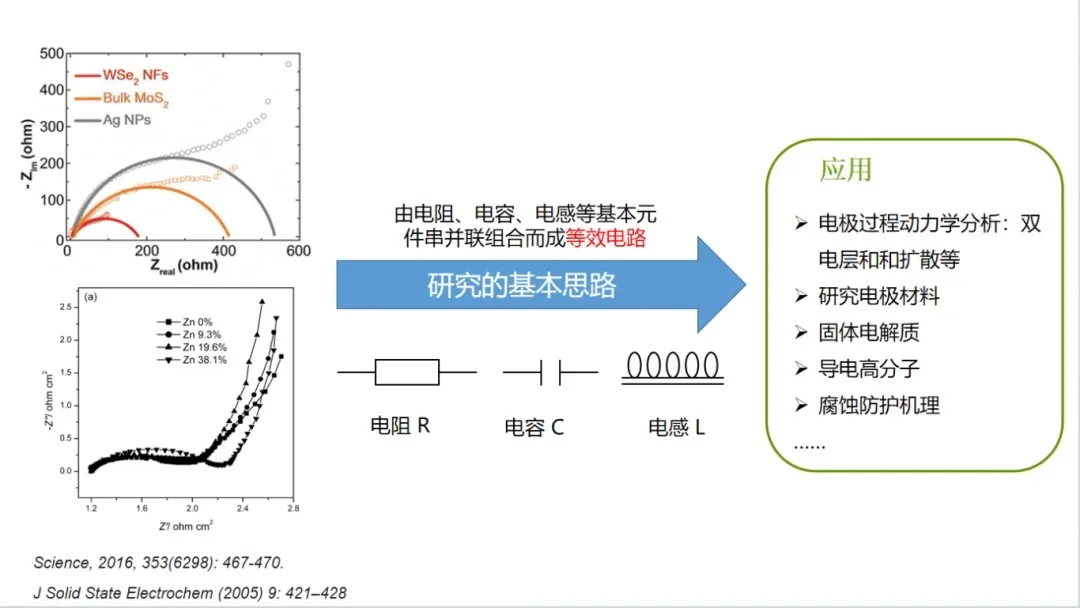

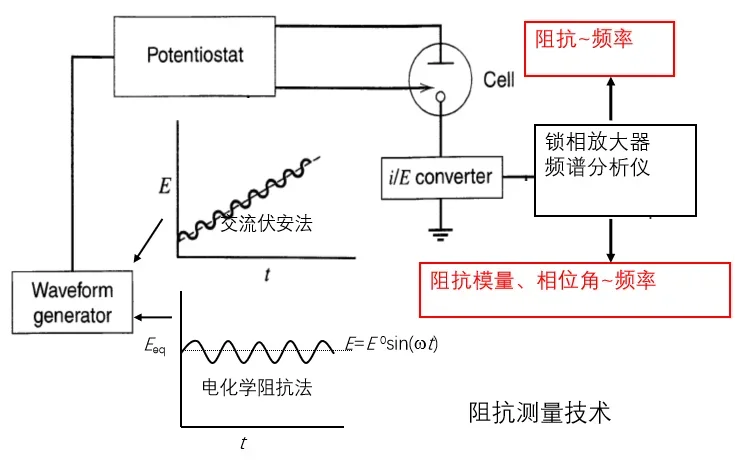

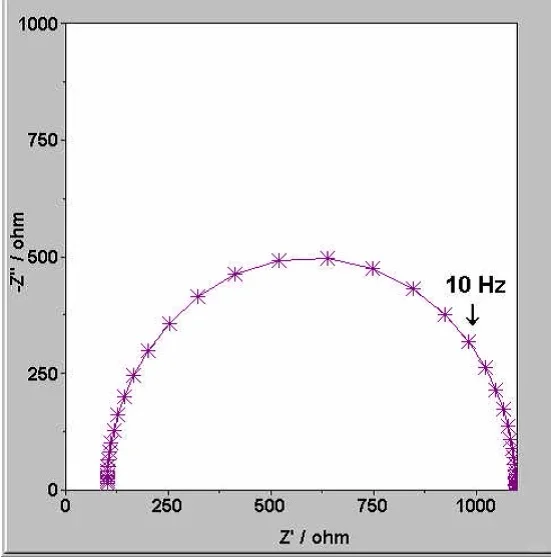

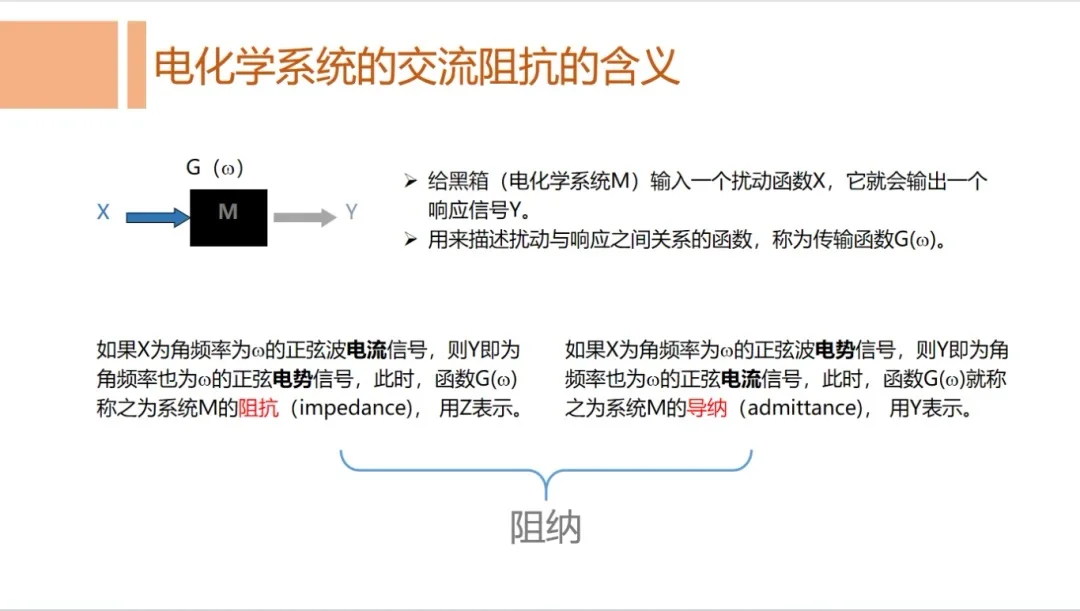

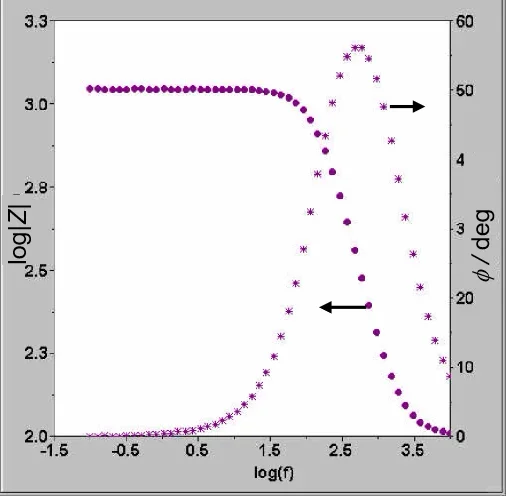

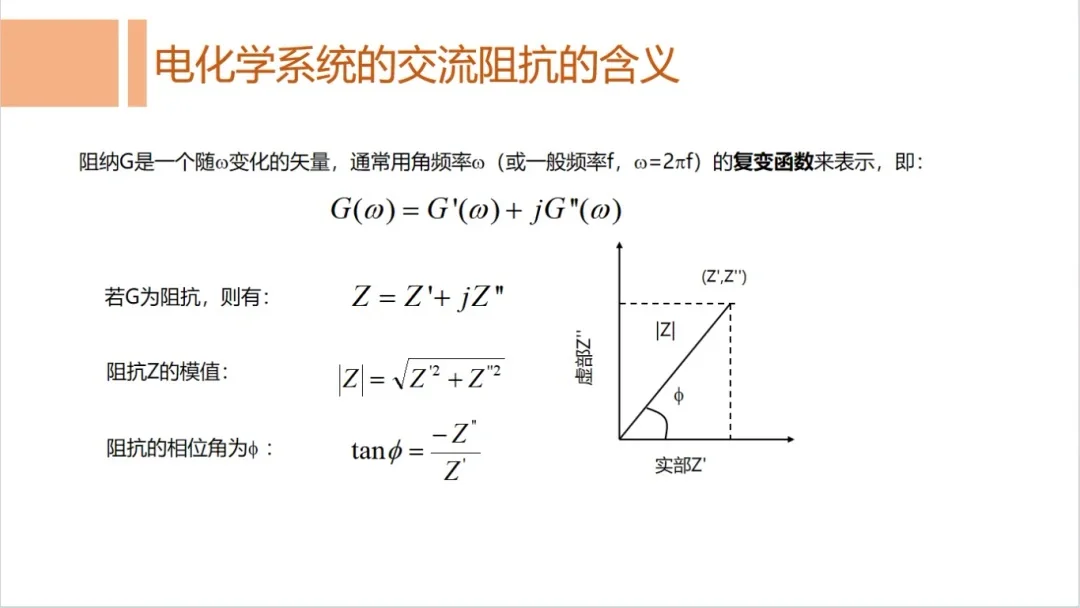

🌈导师问电化学阻抗谱，我含含糊糊说不清楚😂，连夜回顾，逆袭就在此篇。 ✅电化学阻抗谱（EIS）是通过对电化学系统施加小幅度的正弦波电位（或电流）扰动信号，测量系统产生的相应电流（或电位）响应，从而得到阻抗谱图。该谱图反映了电化学系统的阻抗随频率的变化关系，提供了丰富的界面结构和动力学信息。 ✅利用EIS研究一个电化学系统的基本思路 将电化学系统视为一个由电阻（R）、电容（C）、电感（L）等基本元件按串联或并联方式构成的等效电路。通过EIS，可以定量的测定这些元件的大小，利用这些元件的电化学含义，来分析电化学系统的结构和电极过程的性质。 ✅电化学系统的交流阻抗的含义 EIS通过测量这些响应信号，获取电化学系统的阻抗或导纳随频率的变化关系。阻抗和导纳是复数，包含了实部和虚部，分别对应着电化学系统的电阻和电容（或电感）特性。这些复数数据可以绘制成阻抗谱图或导纳谱图，直观地展示电化学系统的阻抗或导纳随频率的变化规律。 EIS技术就是测定不同频率w（f）的扰动信号X和响应信号Y的比值，得到不同频率下阻抗的实部Z’、虚部Z”、模值|Z|和相位角f，然后将这些量绘制成各种形式的曲线，就得到EIS抗谱。常用的电化学阻抗谱有两种：一种叫做奈奎斯特图（Nyquist plot）， 一种叫做波特图（Bode plot）。
