big胆！电化学人竟敢不懂循环伏安测试❓

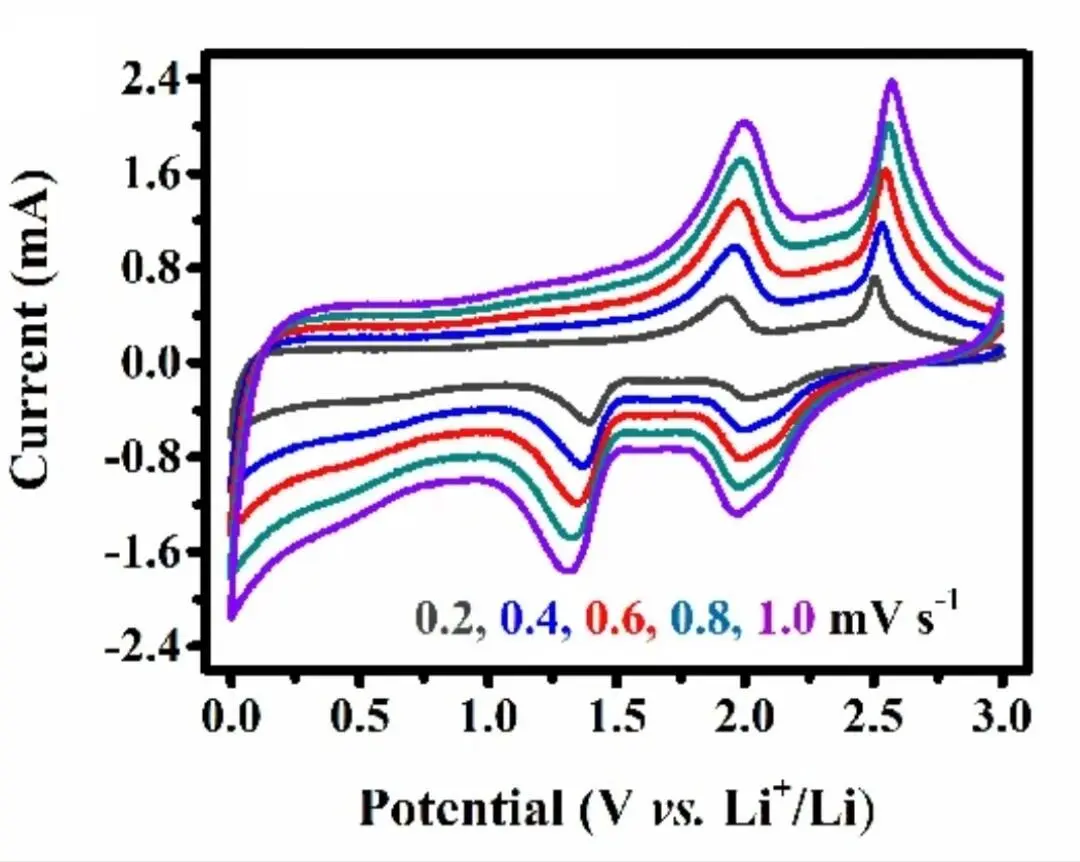

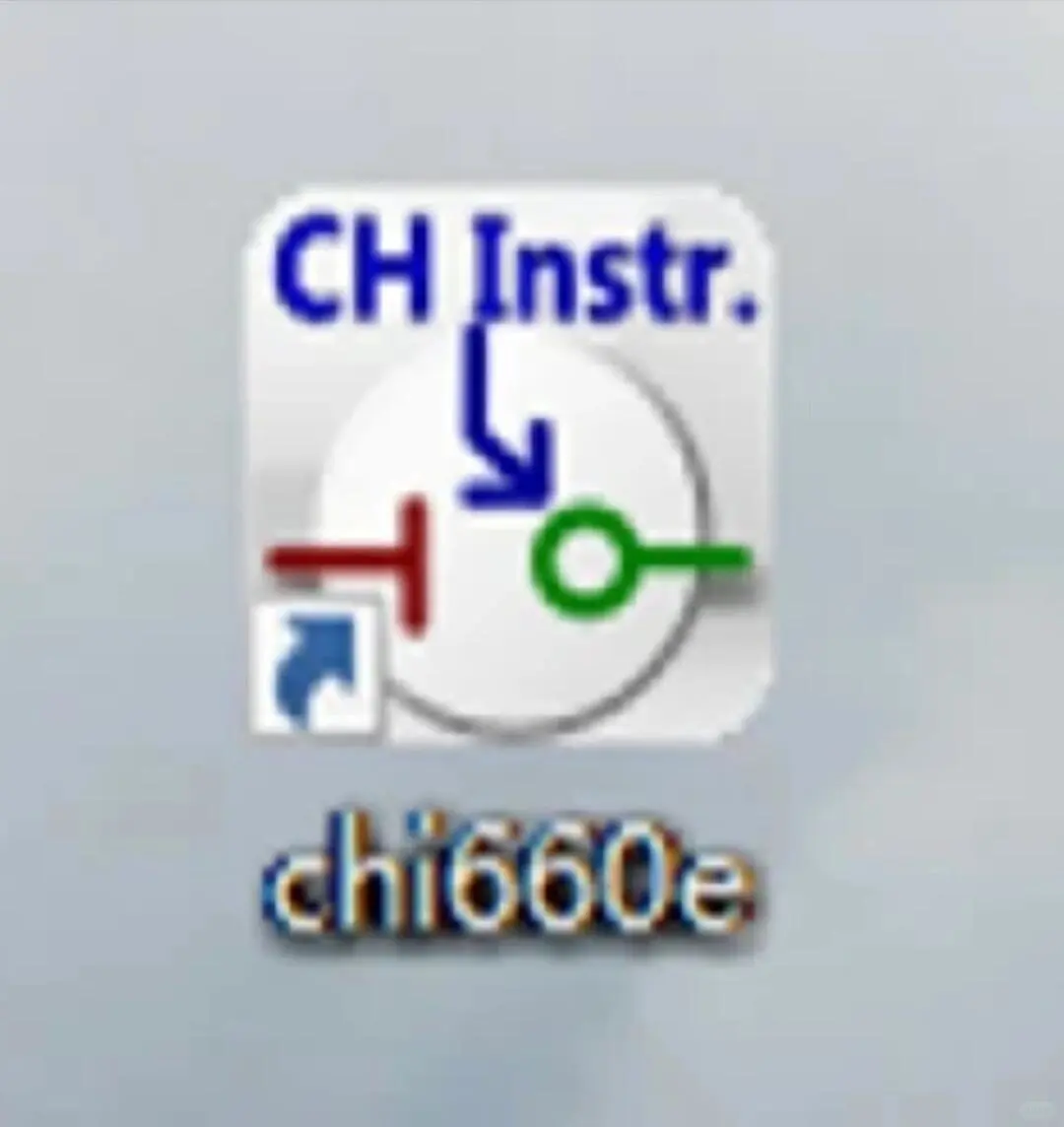

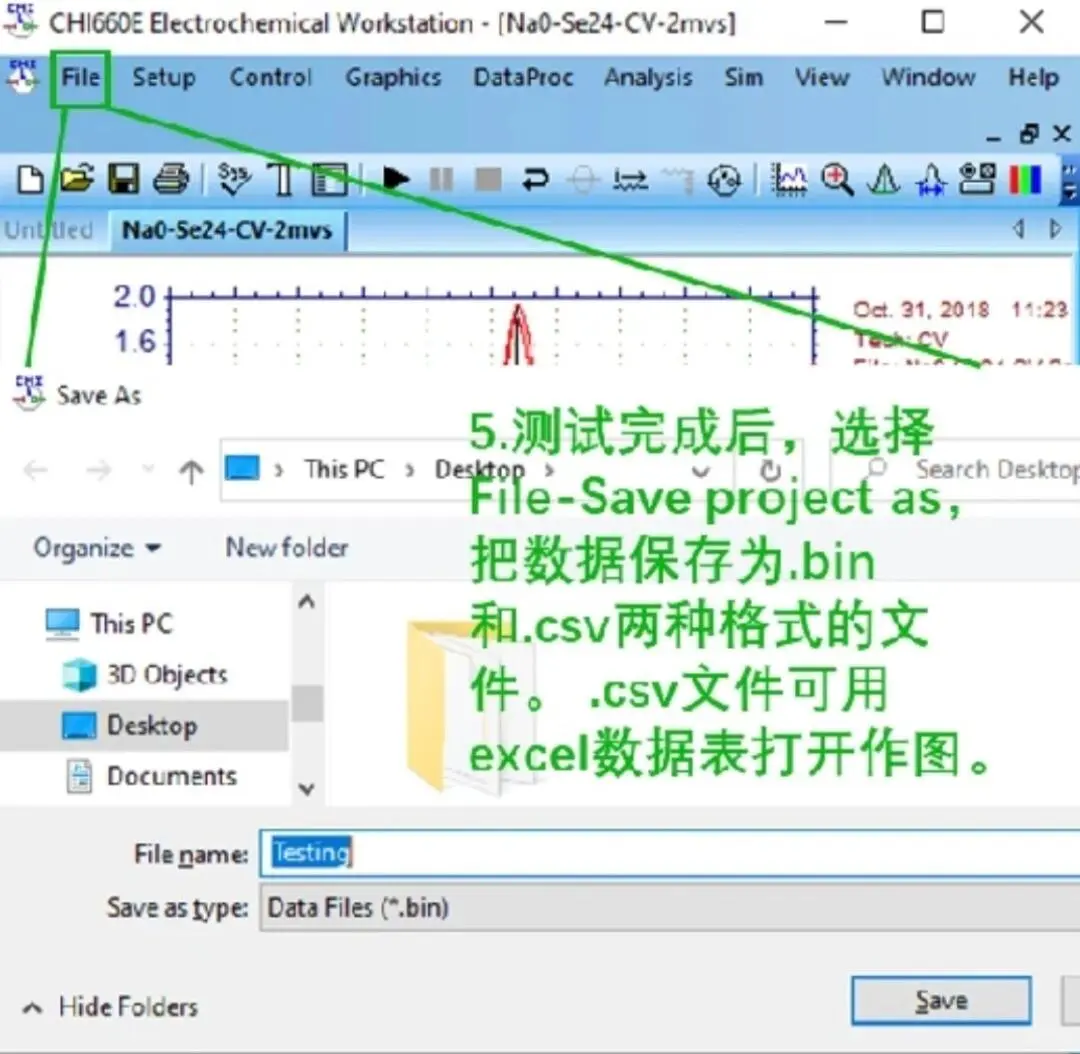

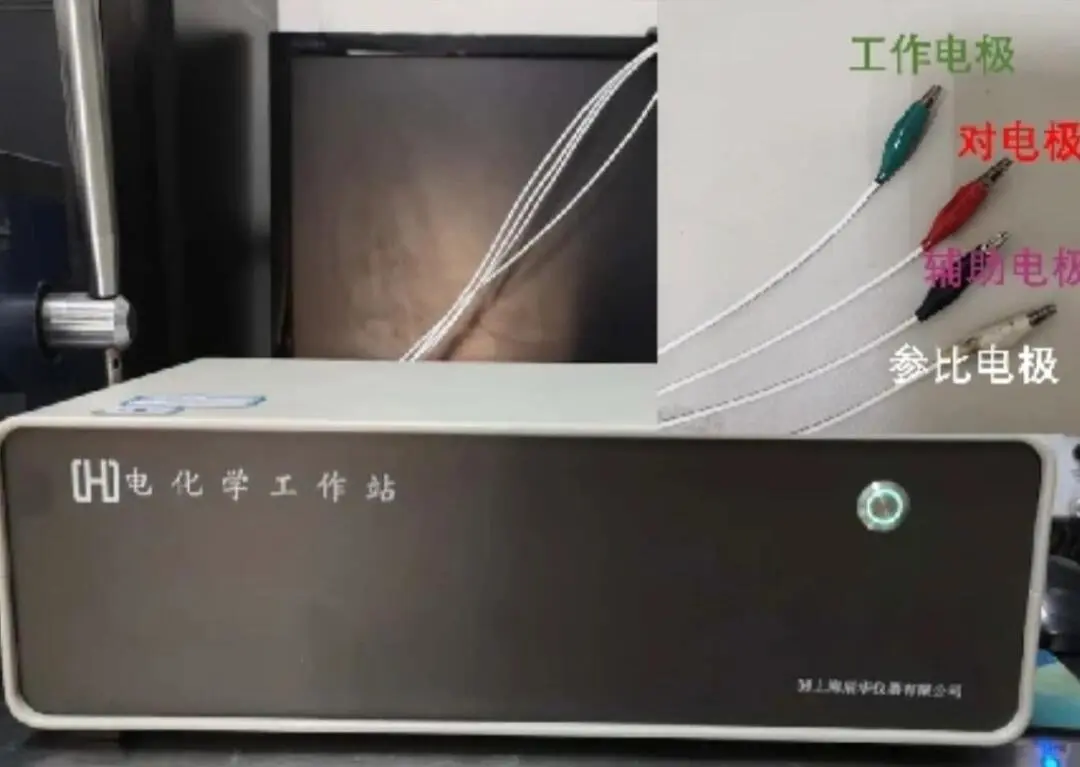

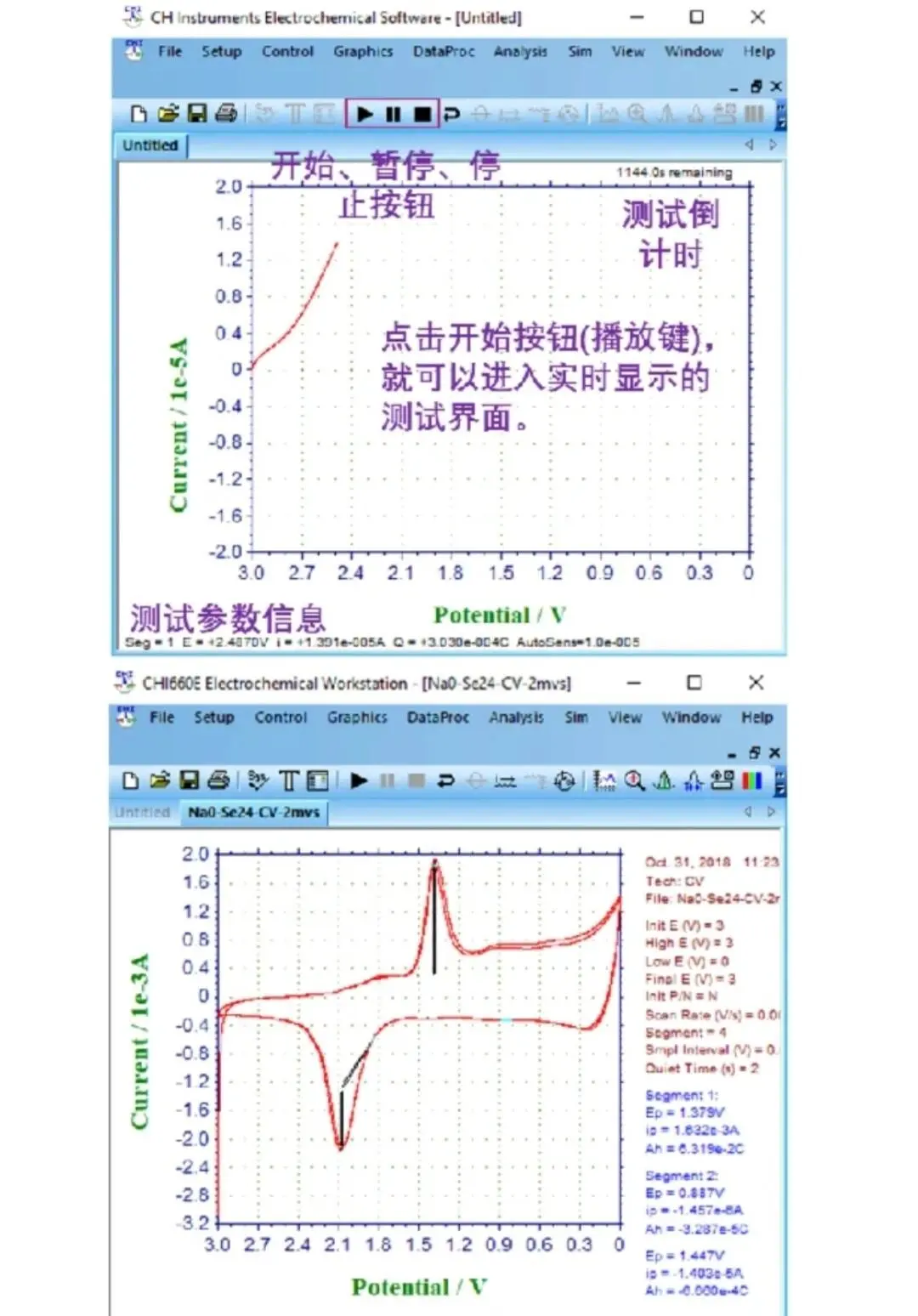

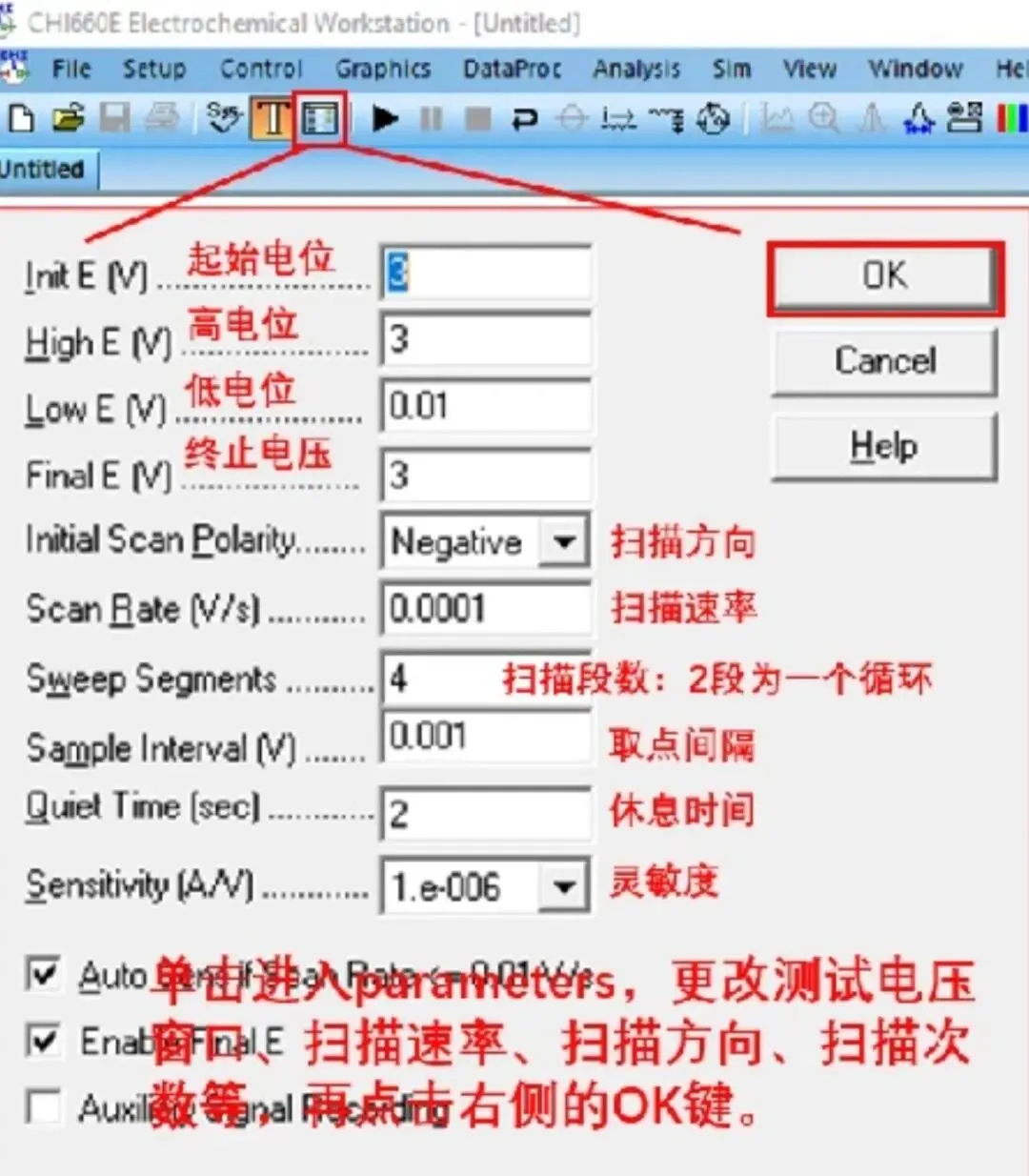

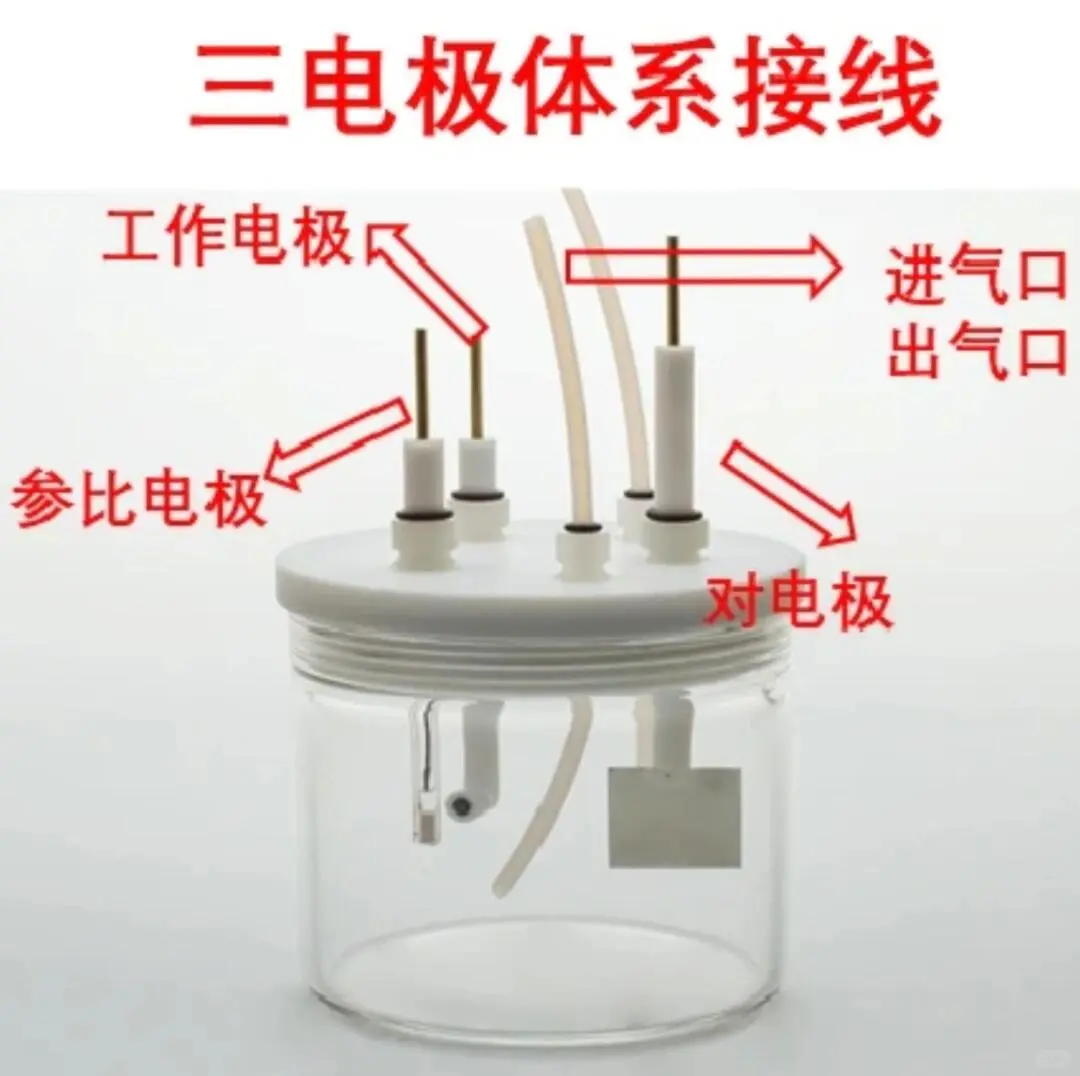

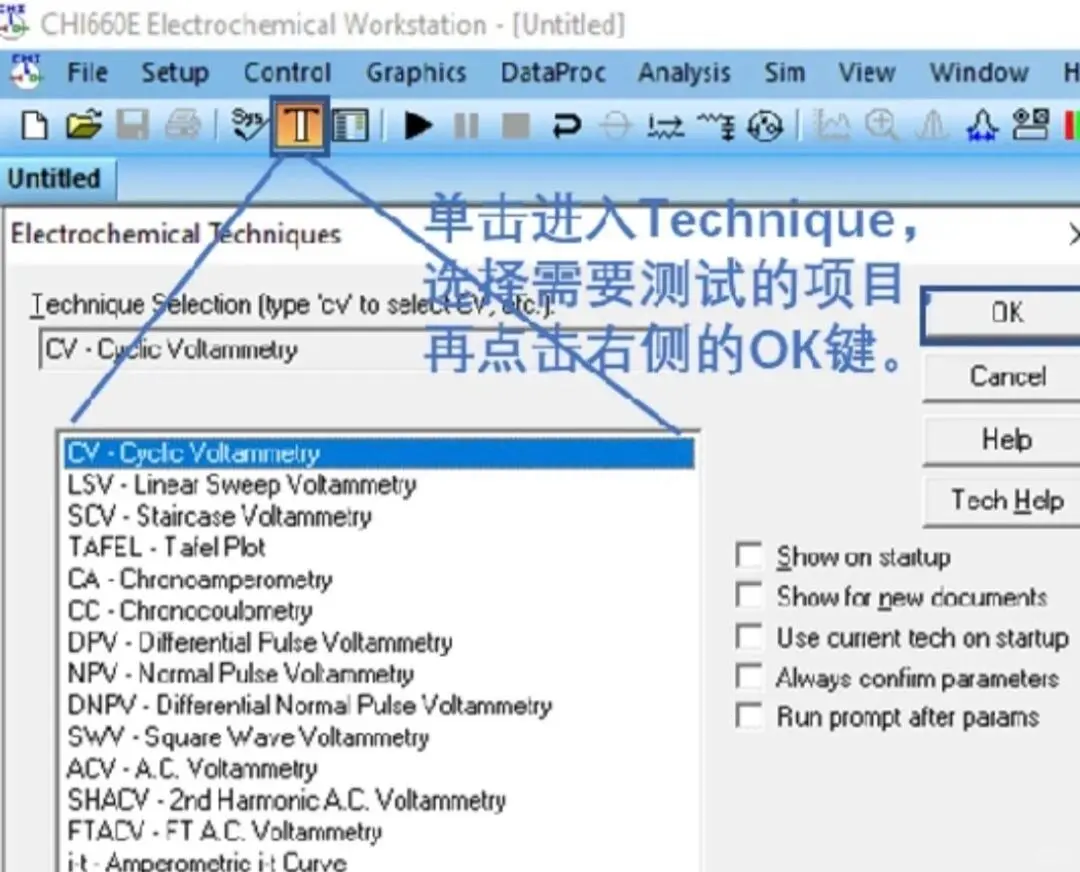

🌈身为电化学人，谁竟然敢说不知道循环伏安测试😳😳，简直big胆！ 我们一起来看看吧👀 📊循环伏安法（Cyclic Voltammetry,CV)是一种研究电极)电解液界面上电化学反应行为-速度-控制步骤的技术手段。 📊CV曲线一般通过电化学工作站测试得到。这里我们以辰华CHI660E系列电化学工作站为例，简要讲解如何测试CV曲线。 ✅将待测体系接入电化学工作站 ✅P2辰华CHI660E电化学工作站 ✅P3三电极体系接线示意图 ✅P4两电极体系接线示意图 2⃣打开电化学工作站电源，双击CHI660E操作软件（P5）进入测试主界面 3⃣点击操作栏上的“T”进入测试技术(蓝色框所示)，选择需要测试的项目P6 4⃣选择CV测试后，进入Parameters界面，修改CV测试的电压窗口、扫描速率以及循环次数等P7 5⃣点击工具栏上的开始按钮，即可开始CV测试P8 6⃣测试完成后，将文件保存为.csv或.txt等格式，即可利用Origin等工具作图，得到对应的CV曲线P9 7⃣用Excel软件打开保存的.csv原始数据，选择电压和电流数据，导入Origin等绘图软件，以电压为横坐标，电流为纵坐标，即可得到对应的CV曲线P10
