我是如何拍到原子级分辨率的球差图的？

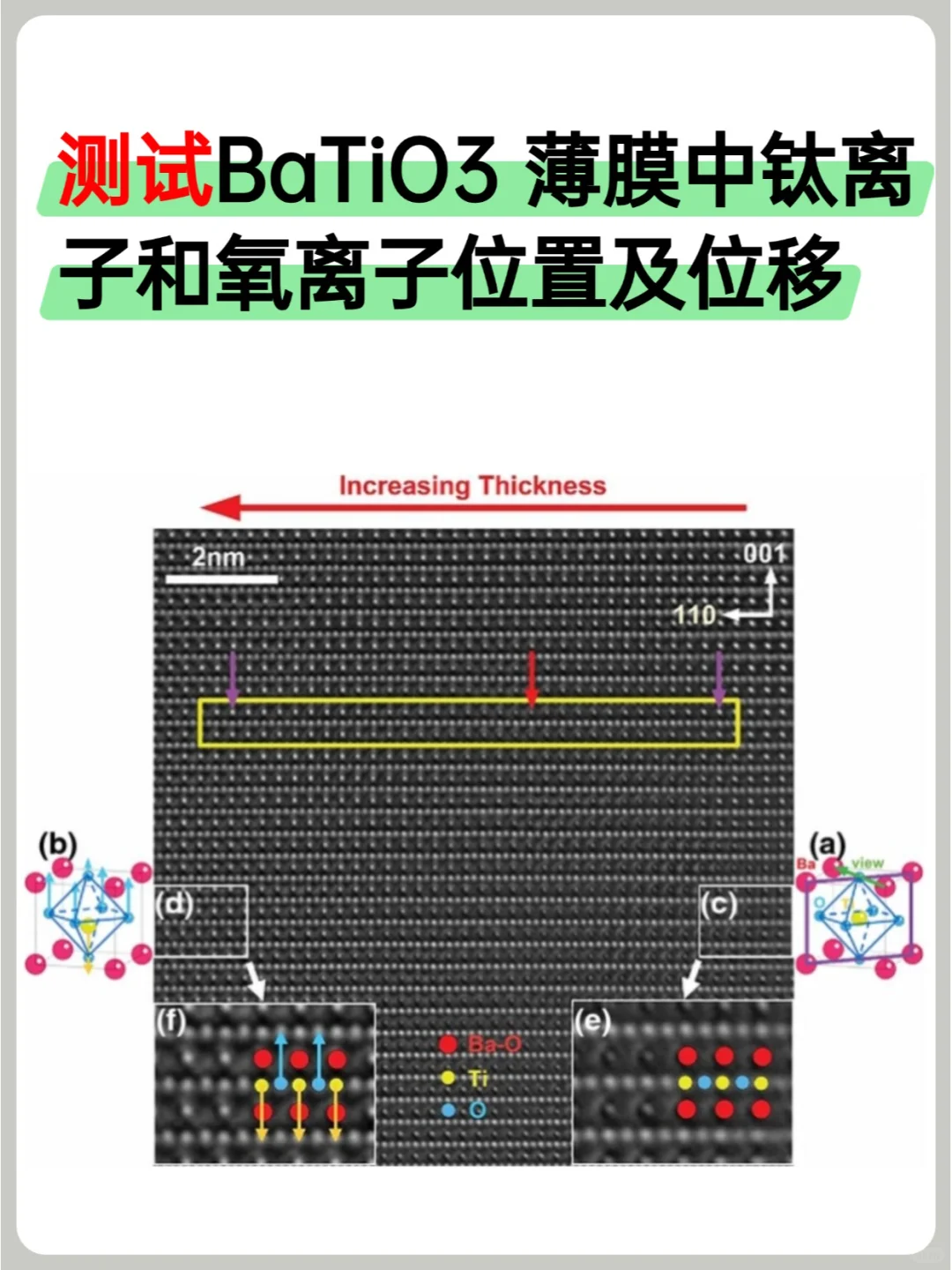

这几天一直在给客户做实验测试，很多科研宝子关心的话题是如何是如何拍到原子级分辨率的球差图的，多说无益，我还是通过以前测试案例来说明吧！ 1、研究嵌入石墨烯空位中的 Fe 二聚体的原子结构（P1） 通过球差电镜找到了石墨烯空位中的Fe原子，证明了Fe原子成果取代了石墨烯的碳原子。 同时结合理论计算发现，两个铁原子的捕获形成铁二聚体是按顺序发生的，初始形成单个掺杂剂位点，然后作为第二个铁原子的捕获中心。驱动这一过程的能量主要来自电子束。使用聚焦电子束创建了一个空位。空位具有吸引移动表面Fe原子的潜力，并导致石墨烯晶格中的单个Fe原子。当这种单个原子掺杂剂连续受到电子束照射时，它也会发生反应，并作为吸引潜力来捕获第二个Fe原子，从而形成Fe二聚体。 2、观察和测量 BaTiO3 薄膜中钛离子和氧离子的位置及其相对位移（P2） P2显示了 BaTi03在【110】方向上的实验原子分辨率图像没有观察到沿[001]如图(c)和(e)所示，右半部分中Ti和0离子之间的方向发生了显著变化，如图(d)和(f)所示，左半部分中Ti离子发生了显著位移，同时可以看到材料右侧(无可观察到的位移)区域的厚度小于左侧(有显著位移)区域的厚度。 在这两个测试实验中，我使用了球差电镜拍摄。在现代材料科学、化学、物理、生物学等领域的研究中用到球差电镜的地方还挺多的。它能够提供亚埃（Å）级的空间分辨率，使我们能够观察到原子级的结构细节。
